悬浮气垫搬运车结构图及规格参数一览表
[返 回]   发布者:烟台龙海起重   发布时间:2022-01-22 阅读:2246次

新闻来源:http://www.lhbyc.cn/   所属分类:龙升气垫搬运车

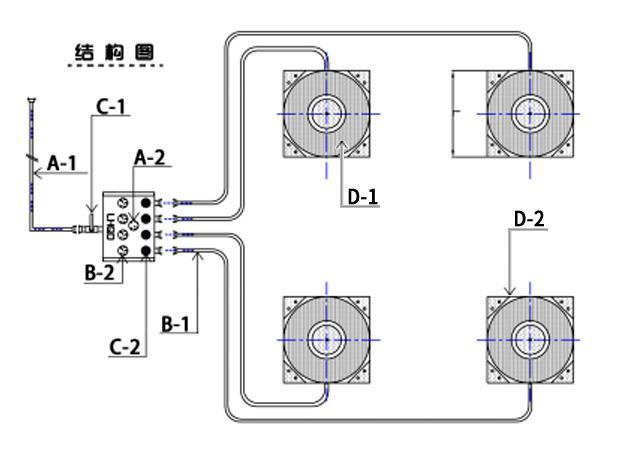

  悬浮气垫搬运车由空气控制器、气垫模块、气囊、气管等组成,利用压缩空气,通过空气控制器系统连接每个气垫模块将气垫底部橡胶气囊充满空气,使气垫底部与地面形成空气薄膜,实现悬浮搬运,悬浮气垫搬运车结构图及明细见图(1)、表(1):

图(1)

悬浮气垫搬运车成套结构部件明细表

序号

部件名称

数量

A-1

主气管

1根

A-2

主气源压力表

1块

B-1

副气管

4根

B-2

副气管压力表

4块

C-1

主气源开关

1个

C-2

副气管调节阀

4个

D-1

气囊

4个

D-2

承载模块

4个

 表(1)

   因为悬浮气垫搬运车是以空气为动力,且为悬浮搬运状态,因此重物与地面之间几乎没有摩擦,不会产生震动,由于这一工作特性,悬浮气垫搬运车被广泛应用于半导体设备、电子显微镜等精密仪器的搬运工作,可根据被搬运物体的体积和重量进行组合,悬浮气垫搬运车标配规格参数见表(2):

型号

载荷(TON)

模块数量

模块尺寸(长*宽mm)

模块高度(mm)

主气源流量(m³/分)

压力(kg/cm2)

主气管长度(M/根)

副气管长度(M/根)

LHQD-10-4B

10

4

420*420

70

≥1.6

7

30*1

6*4

LHQD-16-4B

16

4

540*540

70

≥2

7

30*1

6*4

LHQD-20-4B

20

4

580*580

70

≥3.2

7

30*1

6*4

LHQD-24-6B

24

6

540*540

70

≥4.8

7

30*1

6*6

LHQD-32-6B

32

6

580*580

70

≥4.8

7

30*1

6*6

LHQD-36-4B

36

4

800*800

70

≥4.8

7

30*1

6*4

LHQD-48-6B

48

6

700*700

70

≥6

7

30*1

6*6

LHQD-54-6B

54

6

800*800

70

≥6

7

30*1

6*6

表(2)

注:悬浮气垫搬运车成套结构部件明细表内所有部件均可单独购买,也可根据需求定制载荷、模块数量、控制器接头孔位数量、气管长度等。

相关资讯:悬浮气垫搬运车配件定制及其功能气垫搬运车使用视频

如想了解悬浮气垫搬运车更多详细信息或有定制需求可与我公司销售人员联系:0535-6106705
