产品详情


编号:
567
名称:
德国Borkey带导向轮载重滚轮小车
类别:
德国Borkey载重滚轮小车
录入时间:2015-6-2 0:00:00
已阅:8165

德国Borkey带导向轮载重滚轮小车特点介绍

德国Borkey带导向轮载重滚轮小车属于原装进口载重滚轮小车结构异常坚固,无需维修,焊接结构能保持一个固定的方向;

带导向轮载重滚轮小车可根据客户需要或特殊轨道定制

德国Borkey带导向轮载重滚轮小车要有硬化中心板

德国Borkey带导向轮载重滚轮小车使用范围

德国Borkey带导向轮载重滚轮小车用于长距离、往复移动长时间持续载荷

带导向轮轨道行走载重滚轮小车用于合适的轨道上,如履带式起重机或钢梁;

德国Borkey带导向轮载重滚轮小车导向轮的数量和布置详见参照图。

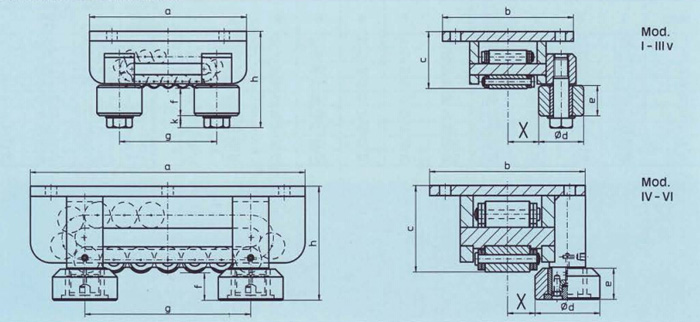

德国Borkey 带导向轮载重滚轮小车尺寸图

德国Boerkey 带导向轮载重滚轮小车尺寸图

德国Borkey 带导向轮载重滚轮小车技术参数(型号:A–H–FR–, AS–H–FR–, AM–H–FR–)

Mod. a b c Ø d e f g h k X小至 X大至 每个导轮容许的径向力
T
I 210 175 76 60 40 36 130 128 16 35 80 1
II 220 190 87 60 40 32 140 135 16 42 90 1
III 270 210 104 60 40 32 180 152 16 50 110 1
IIIV 320 220 115 60 40 32 230 163 16 55 115 1
IV 380 270 145 125 60 50 160 195 -- 45 150 10
V 530 300 165 125 60 50 280 215 -- 50 160 10
VV 500 350 190 170 60 50 340 240 -- 50 170 15
VI 900 380 200 170 60 50 550 250 -- 50 170 15

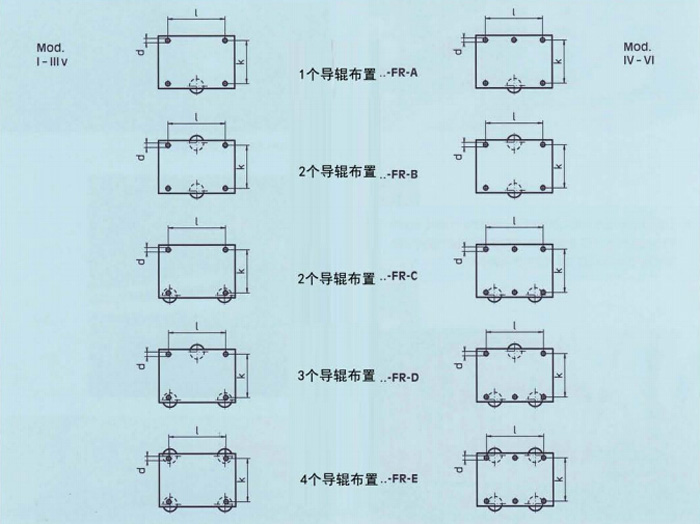

德国Borkey 带导向轮载重滚轮小车导轮布置图

德国Boerkey 带导向轮载重滚轮小车导轮布置图

型号:A–H–FR–, AS–H–FR–, AM–H–FR–

Mod. I II III IIIV IV V VV VI Mod.
Ø d 14 14 18 18 22 22 26 33 Ø d
k 140 155 175 180 220 240 280 300 k
l 150 150 190 240 280 410 480 720 l



德国Borkey 带导向轮载重滚轮小车使用建议

►选择合适的滚轮小车

—确定轨道细节或是尺寸X,"X"代表导轮内边缘到滚轮小车中间的距离。

►确定导向轮的布置

—如果梁或导轨平行度是不确定的,建议把导向轮定位在一侧,然后每个滚轮小车安装4个导向轮(FR-E);

—如果平行度可以确保,每台滚轮小车上安装2个导向轮(FR-C)就足够了,两根轨道都受力。

►在滚轮小车前端(或后端)安装引导轮

►如果由于空间限制,不能安装侧向导向轮,介意在滚轮小车前端(或后端)安装引导轮来适应轨道

可按客户要求定制顶部承载板上安装孔的位置

►滚轮小车的结构进行调整

►速度为 5 m/min

德国Borkey带导向轮载重滚轮小车可与其他德国滚轮小车配合使用,详情如下:

恶劣工况(短距离移动)参考:B型载重滚轮小车  A型滚轮小车

►长时间持续载荷(较长距离移动参考AS-H型载重滚轮小车  AM-H型载重滚轮小车

►级端点载荷(较长距离移动参考ZAM-H型载重滚轮小车



产品质保

      德国Borkey 带导向轮载重滚轮小车为德国原装进口产品,质保1年,凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
